Com evitar el BGW-320 i utilitzar un Açores WAG-D20

La majoria de les persones amb fibra tenen dues maneres de connectar-se a Internet: fibra a una ONT, Ethernet a una passarel·la o fibra directament a la passarel·la. En aquest article, ens centrarem en com evitar el BGW-320 i utilitzar un COTS ONT fabricat per Açores.

Aspectes tècnics

El Azores WAG-D20 is a XGS-PON ONU/ONT that comprises of a 10GE port along with a 2.5GE port even though it may be labeled on the device exterior as GE LAN. It may be acquired here

Azores WAG-D20

Accés al dispositiu

L’adreça IP predeterminada del dispositiu és 192.168.1.1 i la seva adreça de passarel·la té un error tipogràfic de fàbrica utilitzant una adreça IP pública, és a dir, mostra 192.162.1.1 en lloc de 192.168.1.1.

Un cop arrenqui, heu de prémer Intro per obtenir una sol·licitud d’inici de sessió a la interfície sèrie TTL (115200 8N1). Aquest dispositiu té un sistema d’imatge A/B amb una partició superposada que conté els fitxers que personalitzeu.

Credencials

  • admin/ADMIN123!@# - Inici de sessió de l’administrador per a la GUI web
  • Convidat/benvingut - Inici de sessió de convidat
  • test/default - Inici de sessió de fàbrica

Interfície Ethernet

Connecteu el vostre client al port ethernet 10G i configureu-lo amb una adreça a la xarxa 192.168.1.x/24 com - 192.168.1.2/255.255.255.0.

En executar una exploració de ports des de l'1-65535, notareu alguns ports oberts:

  • Ports 23 i 8009 - Telnet, requereix inici de sessió, executa l’aplicació CLI.
  • Port 10002 - Desconegut
  • Port 80 - WebUI, només dues funcions

Personalització de l’ONT

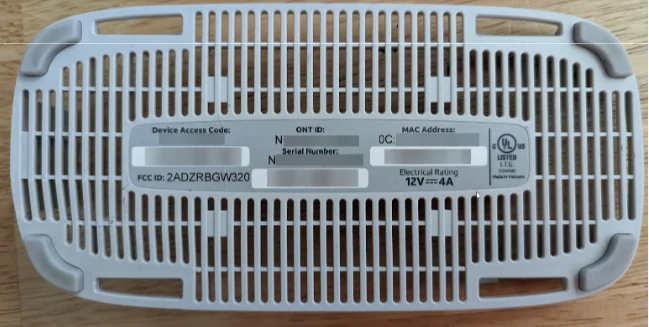

A BGW-320

Ara ve la part important, és a dir, canviar alguna informació del dispositiu per fer-lo compatible amb la xarxa del vostre ISP.

Primer, agafeu la informació següent del vostre ISP Gateway o ONT:

  1. ID ONT
  2. Adreça MAC
  3. ID de l’equip
  4. Versió de la imatge
  5. Versió de maquinari

Nota: aquests són els valors OMCI i no els de la interfície d’usuari web.

Telnet al vostre ONT personal (telnet 192.168.1.1), inicieu sessió com a test amb la contrasenya default i executeu l’ordre ‘prova’ per passar al mode de configuració de fàbrica.

Mostra els valors establerts actualment amb l’ordre “mostrar”:

  • mostrar gpon mac
  • mostrar sn
  • “Mostra l’identificador de l’equip”.

Un cop fet, personalitzeu la configuració amb les ordres següents substituint x pels valors del vostre dispositiu:

  • set gpon mac xx:xx:xx:xx:xx:xx
  • set sn <insereix l'ID ONT aquí>

Per a HUMAX:

  • configureu l'identificador de l'equip "iONT320500G"
  • config ONU-G_Versió "BGW320-500_2.1"

Per a Nokia:

  • configureu l'identificador de l'equip "iONT320505G"
  • config ONU-G_Version "BGW320-505_2.2"

Nota: Les dues últimes ordres s’han d’aplicar des de telnet connectat com a usuari test.

Reinicieu i gaudiu de True IP Passthrough

Després de personalitzar-lo, reinicieu l’ONT i gaudiu de la transmissió IP real.

Resolució de problemes i passos addicionals

Per obtenir més informació sobre aquest tema, consulteu el 8311 discord or the notes provided on google docs

Conclusió

Seguint aquests passos, es pot evitar amb èxit el BGW-320 i utilitzar COTS ONT fet per Açores per connectar-se a la xarxa del seu ISP. Tanmateix, aneu amb compte quan introduïu les ordres i assegureu-vos de substituir “x” pels valors del vostre dispositiu correctament, en cas contrari, podríeu tenir problemes de compatibilitat que poden provocar errors de connexió.
